数控切割机

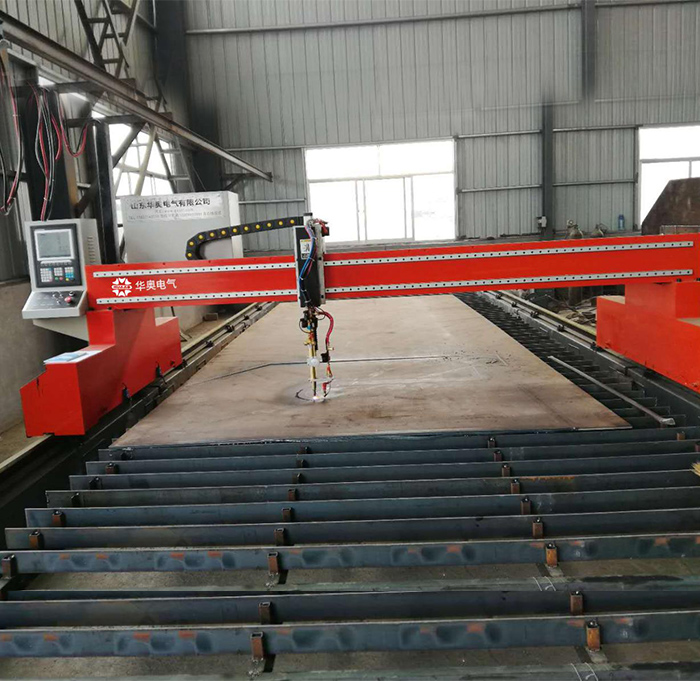

台式数控等离子切割机

分类:数控切割机

产品名称:HUAAO-1D1H横向4000×纵向

产品特点:

该型数控等离子切割机为台式龙门结构,采用双边驱动,具有人机界面,操作简单,惯性小,运行稳定。特别适用于中,薄有色金属板材,不锈钢板材和碳钢板材的自动化切割下料。

客户服务热线:
400-616-9234

邮 箱:675772392@qq.com
国内销售电话:0534-4727888

设备简介

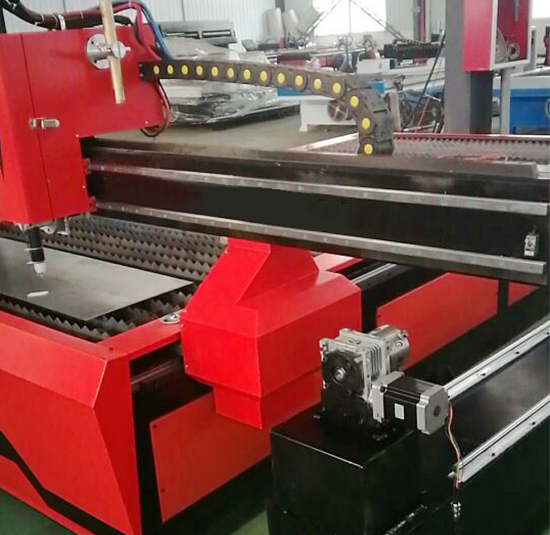

该型数控等离子切割机为台式龙门结构,采用双边驱动,具有人机界面,操作简单,惯性小,运行稳定。特别适用于中,薄有色金属板材,不锈钢板材和碳钢板材的自动化切割下料。



机械精度



序号

类别

项目

可达指标

1

导轨的安装精度

导轨的直线度

±0.1mm



2

导轨的平面度

±0.1mm

3

两导轨之间的平面度

±0.1mm

4

机器精度

纵向有效行程

> 标称尺寸50mm

5

横向有效行程

> 标称尺寸50mm

6

直线重复精度

±0.2mm   GB误差≤±0.5mm

7

升降体调高行程

≤100mm

8

切割速度

设定速度的±5%

9

机器综合精度

边长误差 (四边)

±0.1mm

















整机综合精度

(以上图综合图形为准)边长(四边)1000╳1000

划线速度500-800mm/min



10

对角线偏差

±0.2mm

11

回原点偏差

±0.1mm

12

对角线直线度

±0.2mm

13

交点偏差

±0.2mm

14

顺逆直线偏差

±0.1mm

15

整机定位精度

±0.1mm

16

机身承载量

约1吨


功能特点:

1、控制部分

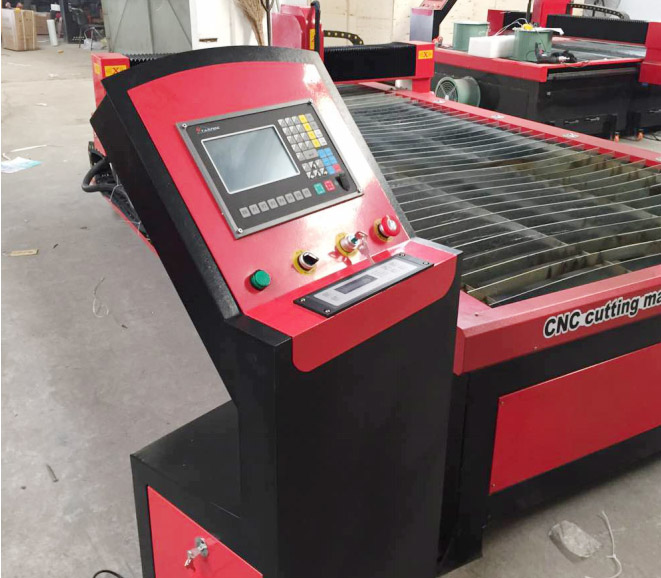

(1)配电脑控制一体机,全部采用汉字显示(还可根据用户需求,选择英文、俄文等多种语言版本)。显示器下方随时提示各项操作方法,操作人员只需简单培训,即可进行各项操作,使用非常明了方便。

(2)具有割缝自动补偿功能

(3)可进行原轨迹回退加工操作

(4)可进行断电回复操作

(5)可辅助套料及自动排序,从而实现连续批量切割

(6)系统可靠性高,可故障自诊断

(7)拐弯处可自动减速,从而更好地提高了切割质量

(8)采用深圳高响应弧压自动调高控制系统,灵敏度高,切割时能随钢板高低不平而自动调高,保证了切割质量。结构设计科学,有效避免了因反应速度无法配合高速切割而造成的撞枪现象。
